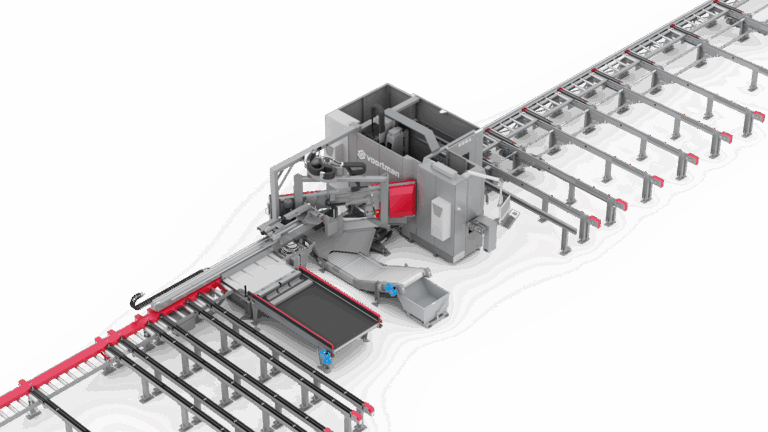

Představujeme Voortman V623 – špičkový stroj pro vrtání, frézování a řezání, navržený pro nepřetržitý, bezobslužný provoz. Model V623 zvládne široké spektrum profilů a efektivně je zpracovává v logickém výstupním sledu, který optimalizuje využití příčného transportu.
To, co V623 skutečně odlišuje, je inovativní měřící a manipulační vozík (gripper). Tato technologie prakticky eliminuje omezení při upínání materiálu, což umožňuje plně automatické podávání téměř jakéhokoliv profilu – bez potřeby zásahu obsluhy nebo použití navařovaných prvků.
Stroj je vybaven pokročilým řídicím softwarem VACAM, který podporuje operátory při dosahování maximální efektivity. Software zajišťuje kompletní přehled o stavech zásobníků na vstupu, výstupu a oddělení krátkých kusů, čímž umožňuje plynulé řízení celého procesu.
S Voortmanem V623 nezískáváte jen stroj – vstupujete do partnerství s řešením, které výrazně zvyšuje vaše výrobní možnosti.
V623 urychluje výrobu díky třem vrtacím jednotkám pracujícím současně na pásnicích a stojinách profilu. Je ideální pro HSS a karbidové vrtáky, frézování, závitování, zahlubování a značení rozvržení. Univerzální a efektivní zvládá vrtání i frézování pomocí jednotek SK40. Díky druhému hydraulicky poháněnému upínači je to jediný stroj, který plně automaticky provádí dvojité úkosy na přední i zadní straně profilu!
Vrtací jednotky jsou vhodné pro HSS a karbidové vrtáky, frézování, závitování, zahlubování, středové značky i značení rozvržení.

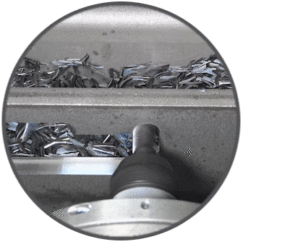

Při vrtání, frézování a značení jsou třísky účinně odstraňovány stlačeným vzduchem.
V623 je vhodný pro širokou škálu prací díky flexibilním možnostem obrábění.
Frézování je vysoce stabilní proces díky pevné upínací síle materiálu a robustní konstrukci rámu.
Absence pilového stolu u V623 snižuje provozní náklady, prodlužuje životnost pilového pásu a eliminuje potřebu opotřebitelných dílů.
S druhým upínačem na výstupu s hydraulickým upínáním systém bez námahy umožňuje plně automatické dvojité úkosování.
Tento stroj je navržen tak, aby pracoval neúnavně, i když zrovna nejste v dílně. Díky možnosti dlouhodobého bezobslužného provozu zvládne výrobu sám a spolehlivě. Přestože je kompaktní, nabízí maximální uživatelskou přívětivost a robustní konstrukci se třemi výkonnými vrtacími vřeteny pro špičkový výkon a kvalitu.
V623 si poradí téměř s jakýmkoli profilem do velikosti 300 × 300 mm a zpracuje jej v logickém pořadí pro co nejefektivnější výstup. Bezpečnost je přitom na prvním místě, takže se můžete spolehnout na plynulý a bezpečný provoz.
A nesmíme zapomenout na řídicí software VACAM, který posouvá efektivitu operátora na vyšší úroveň. Poskytuje přehled o všech zásobnících – na vstupu, výstupu i při odebírání krátkých produktů.
S Voortmanem V623 nezískáváte jen stroj – získáváte spolehlivého partnera, který posune vaši výrobu na novou úroveň.
Stroj je vybaven centrálním zásobníkem s kapacitou až 42 nástrojů, což umožňuje třem vrtacím jednotkám plynulé a efektivní přepínání mezi nástroji. Přidání nových nástrojů je snadné a intuitivní. Díky centrálnímu úložišti a pneumatickému „manipulátoru nástrojů“ lze provozovat výrobu bez nutnosti neustálého dohledu.
Systém zjednodušuje přesun nástrojů ze zásobníku do měniče nástrojů vrtací vřetenové jednotky a umožňuje snadný automatický přenos nástrojů mezi jednotlivými měniči. To významně zvyšuje efektivitu systému a prodlužuje dobu bezobslužného provozu.
Unikátně navržený polohovací vozík V623 je ideálním řešením pro rychlou, bezpečnou a flexibilní manipulaci s profily. Zvládá práci rychlostí až 60 m/min a díky řetězově poháněné čelisti uchopí jakýkoliv profil z vnější strany – bez ohledu na jeho tvar či velikost.
Citlivé nebo tenkostěnné profily nejsou problém – hydraulický válec automaticky nastaví optimální přítlak pro bezpečné upnutí.
Součástí je také inteligentní senzor pro detekci materiálu, který umožňuje rychlé rozpoznání profilu a efektivní podávání různě dlouhých prvků při maximální rychlosti.
Obsluha může vyměnit nástroje za chodu stroje, aniž by bylo nutné jej zastavit – díky praktickému krytu a přístupovým dvířkům. Po výměně nástroje a zavření krytu automaticky zasáhne podavač nástrojů, který nový nástroj změří a uloží do centrálního zásobníku.
Tento systém nejen zrychluje celý proces, ale zároveň zaznamená délku nástroje přímo do stroje. Výsledkem je, že vrtací vřetena mohou najíždět k materiálu maximální rychlostí s mimořádnou přesností.
K navádění profilů na válečkové dopravníky používáme řetězový mechanismus, který zajišťuje plynulý a stabilní pohyb směrem k podávacímu vozíku. Tento systém umožňuje bezpečný transport i menších profilů bez rizika převrácení a zároveň zkracuje čas mezi jednotlivými produkty, čímž zvyšuje celkovou efektivitu provozu.
Stačí profily jednoduše položit na řetězový dopravník – jeho kapacita je až 12 tun!
Řetězy jsou navrženy pro vysokou odolnost vůči nárazům, nečistotám, prachu, výkyvům teplot i vlhkému prostředí, což zajišťuje jejich dlouhou životnost.
Na konci řetězového mechanismu jsou umístěny pneumatické unášeče, které se postarají o přesné ustavení profilů pro další zpracování na válečkových dopravnících.
Model V623 umožňuje přímý přenos nástrojů mezi jednotlivými vrtacími jednotkami, takže není nutné mít veškeré nástroje uloženy centrálně už na začátku.
Každá vrtací jednotka disponuje dvěma pozicemi pro nástroje, což umožňuje jejich efektivní uložení a rychlý přístup.
Navíc se délka každého nástroje přesně měří v centrálním zásobníku, což napomáhá zjednodušení výrobních procesů a zvýšení produktivity.
Stroj V623 zvyšuje efektivitu obrábění profilů díky třem vrtacím jednotkám, které umožňují simultánní opracování pásnice a stojiny, čímž výrazně zrychlují procesy.
Ideální pro nástroje z rychlořezné oceli (HSS) i karbidové nástroje, vyniká ve vrtání, frézování, závitování a značení.
Univerzální jednotky SK40 zajišťují přesné otvorty a frézování, podporují průměry nástrojů od 10 do 25 mm a díky robustnímu rámu a systému upnutí s eliminací vibrací garantují vysokou stabilitu.
Automatizované značení snižuje chyby a zvyšuje efektivitu, přičemž samostatná jednotka zajišťuje přesné značení spodní části profilu.
Hydraulické upínače a pneumatické měření výšky zajišťují stabilitu a přesnost, díky čemuž je V623 ideální pro hladké, přesné a efektivní obrábění.
Díky třem vrtacím jednotkám umožňuje stroj současné opracování pásnic i stojiny profilu, což výrazně zrychluje celý proces.
Tyto jednotky jsou ideální pro vrtání rychlořeznými (HSS) i karbidovými vrtáky, frézování, závitování, zahlubování, značení středového bodu a volitelné provádění layout značení.
Stroj V623 je díky své flexibilitě vysoce univerzální. Ať už potřebujete vrtání děr, závitování nebo frézování, jednotky SK40 zvládají tyto operace efektivně a snadno. Navíc jsou kompatibilní jak s karbidovými, tak s HSS nástroji pro vrtání i frézování.
Frézovací stroje na profily od Voortman zajišťují bezkonkurenční stabilitu, která vede k hladkému chodu a vysoce kvalitnímu povrchu obrobených dílů.
Každý vrtaný nebo závitovaný otvor a každá frézovací operace probíhá s maximální přesností.
Robustní rám stroje V623 spolu s pokročilými vrtacími jednotkami umožňuje použití nástrojů o průměru 10 až 25 mm, přičemž větší otvory jsou automaticky frézovány.
Upínací systém eliminuje vibrace, čímž zajišťuje vysokou přesnost obrábění a prodlužuje životnost nástrojů. Výsledkem je plynulá výroba s minimální potřebou údržby.
| Parametr | Jednotka | Hodnota |
|---|---|---|
| Rozsah zpracování | mm | 5 x 40 - 300 x 300 |
| Hmotnost materiálu | kg | 1800 |
| Podélná hmotnost materiálu | kg/m | 100 |
| Obrábění a polohování | ||
| Pohon os | - | Servomotory |
| Vřetena | ks | 3 |
| Polohovací rychlost v ose X | m/min | 60 |
| Otáčky vřetena | ot/min | 0 - 5600 |
| Zásobník nástrojů (pro všechna 3 vřetena) | ks | 42 |
| Typ upínače nástroje | - | SK40 |
| Vrtací průměr | mm | 5 - 40 |
| Závitování | - | M6 - M30 |
| Hmotnost vrtací jednotky | kg | 6 100 |
| Pásová pila | ||
| Rozsah řezání při 0° | mm | 300 x 300 |
| Rozsah řezání při 15° | mm | 300 x 300 |
| Rozsah řezání při 30° | mm | 300 x 300 |
| Rozsah řezání při 45° | mm | 300 x 300 |
| Rozsah řezání při - 60° | mm | 300 x 250 |
| Rychlost posuvu k řezu | mm/s | 10 |
| Pohon pilového pásu | kW | 4 |
| Plynulá rychlost pásu | m/min | 40 - 135 |
| Rozměr pilového pásu | mm | 41 x 1,3 |
| Sklon pilového pásu | ° | 8 |
| Hmotnost pily | kg | cca 2 300 |

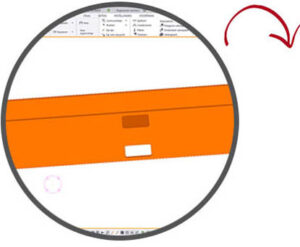

VYTVOŘTE DETAIL V CAD
Postupujte tak, jak jste zvyklí – navrhněte konstrukci pomocí svého projekčního softwaru.
ODESLAT DO VACAM
VACAM automaticky rozpozná tvar obrysu a zkontroluje, zda odpovídá poloze a materiálu dílu, aby bylo možné zaručit vyrobitelnost.
DOKONALÁ KOMBINACE

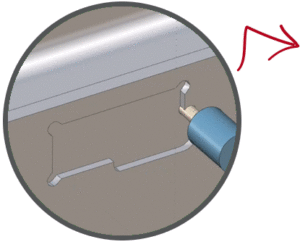

Náš frézovací modul automaticky určí nejvhodnější nástroje a parametry, což vede k nejefektivnější dráze frézování. Vývojové oddělení Voortman provedlo rozsáhlé testování, aby nalezlo optimální kombinaci šablon pro každý obrys a typ profilu. Jedinečné spojení strojního inženýrství a odbornosti v oblasti ocelových konstrukcí.
START
Stiskněte tlačítko a výsledek je hotový. Nikdy to nebylo jednodušší.
Frézování v jednom průchodu rozdělené do dvou frézovacích balíků.
